ZS3-2 フロントパネルおよび背面パネルのコンポーネント

ZS3-2 フロントパネルコンポーネント - ZS3-2 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

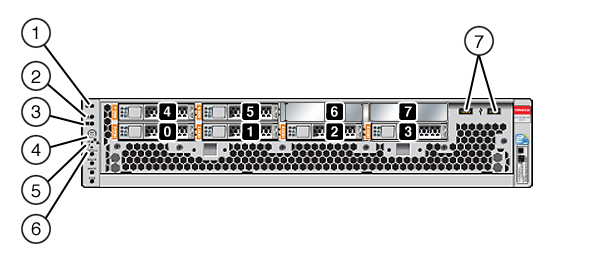

図 41  ZS3-2 コントローラのフロントパネル

image:ZS3-2 コントローラのフロントパネルを示す図

ドライブスロット 0 および 1 には、ミラー化された 2 つのブートドライブが搭載されています。最大 4 台の読み取り最適化キャッシュソリッドステートドライブ (SSD) が、スロット 2 から 5 まで順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図の凡例
1 ロケータ LED/ボタン (白色)
5 サービスプロセッサ OK LED (緑色)
2 保守アクション要求 LED (オレンジ色)
6 ファン/CPU/メモリー保守要求 LED
3 電源 OK LED (緑色)
7 USB 2.0 ポート
4 電源ボタン

注 -  ファン/CPU/メモリー保守要求 LED の下にある LED は、現在使用されていません。

ZS3-2 背面パネルコンポーネント - ZS3-2 コントローラの PCIe スロットおよび背面パネルコンポーネントを次の図に示します。

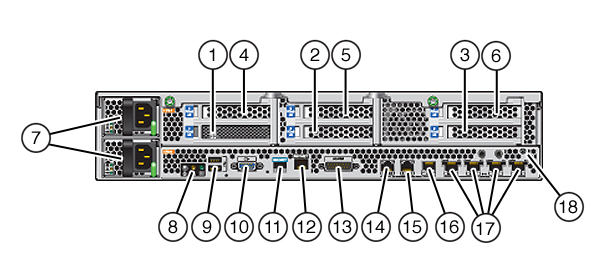

図 42  ZS3-2 コントローラの背面パネル

image:ZS3-2 コントローラの背面パネルを示す図

図の凡例
1 8 ポート SAS-2 内部 HBA (スロット 1)
7 AC 電源装置 PS1 (上)、PS0 (下)
13 アラームポート、DB-15 コネクタ (ZS3-2 では使用されていません)
2 4x4 SAS HBA (スロット 2)
8 システムステータス LED
14-16 クラスタ I/O ポート
3 PCIe スロット 3
9 USB 2.0 ポート
17 10 ギガビット Ethernet ポート
4 PCIe スロット 4
10 SP 15 ピン VGA ビデオポート
18 シャーシアースポスト
5 PCIe スロット 5
11 シリアル管理ポート
6 PCIe スロット 6
12 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート

注 -  3 つのクラスタ I/O ポート (0、1、および GigE) は、クラスタインターコネクトのみに予約されています。

クラスタインタフェースの互換性 - ZS3-2 コントローラには、バージョン 2 クラスタ化ポートのための組み込みサポートが含まれています。これにはクラスタインタフェースカードが付いておらず、PCIe スロットに取り付けることもできません。

Ethernet ポート

ZS3-2 には、背面パネルの左から右に、NET 3、NET 2、NET 1、および NET 0 のラベルの付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。ポートは 100M ビット/秒、1000M ビット/秒、または 10G ビット/秒で動作します。これらのポートを使用して、アプライアンスをネットワークに接続します。

表 31  ZS3-2 の Ethernet ポート LED の説明
接続タイプ
EEE の用語
速度 LED の色
転送速度
ファスト Ethernet
100BASE-TX
オフ
100M ビット/秒
ギガビット Ethernet
1000BASE-T
オレンジ色
1000M ビット/秒
10 ギガビット Ethernet
10GBASE-T
緑色
10000M ビット/秒

各 NET ポートの上にある LED は、ポートごとに、左側がリンク/動作状態インジケータ、右側が速度インジケータです。

図 43  ZS3-2 コントローラの Ethernet ポート

image:ZS3-2 コントローラの Ethernet ポートを示す図

ネットワーク管理ポート

ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの代替の端末インタフェースを提供します。

図 44  ZS3-2 コントローラのネットワーク管理ポート

image:ZS3-2 コントローラのネットワーク管理ポートを示す図

シリアル管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 ポートで、サービスプロセッサ (SP) コンソールへの端末接続を提供します。

図 45  ZS3-2 コントローラのシリアル管理ポート

image:ZS3-2 コントローラのシリアル管理ポートを示す図

クラスタ I/O ポート

2 つのクラスタシリアルポート (0 と 1) および 1 つの Ethernet ポートが、2 つのコントローラ間の通信を提供して、クラスタ構成が形成されます。ケーブルを接続してクラスタを形成する方法については、ZS3-2 Controller Cluster I/O Ports in Oracle ZFS Storage Appliance Cabling Guideを参照してください。


注意  -  RJ-45 ケーブルをクラスタシリアルポート (0 と 1) から取り外す際、内部 RJ-45 レセプタクルを損傷しないよう特に注意してください。RJ-45 ケーブルをクラスタシリアルポートから正しく取り外すには、次を実行します。


図 46  ZS3-2 コントローラのクラスタ I/O ポート: シリアル 0、シリアル 1、Ethernet

image:ZS3-2 コントローラのクラスタ I/O ポート: シリアル 0、シリアル 1、Ethernet を示す図

4x4 SAS HBA

ZS3-2 の PCle スロット 2 に取り付けられている 4x4 SAS HBA は、外部ディスクシェルフへの接続を提供します。HBA 論理ポートには、次の図に示すように 0 - 3 の番号が付けられています。

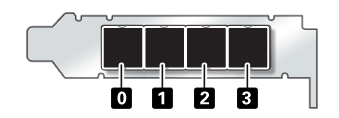

図 47  ZS3-2 コントローラの 4x4 SAS HBA ポート番号

image:ZS3-2 コントローラの 4x4 SAS HBA ポート番号を示す図

追加の 4x4 SAS HBA を搭載したコントローラのスロット配置については、ZS3-2 PCIe I/O カードを参照してください。
