ZS5-4 PCIe カード構成

11 個の PCIe スロットはコントローラ内部の後部にあります。コントローラの前面から見ると、スロットは 2 つのグループにわかれていて、SP カードの右側にある 6 つが 1 つのグループ、SP カードの左側にある 5 つがもう 1 つのグループです。スロットは右から左に指定されています。右側の 6 つのスロットは、PCI-1 から PCI-6 に指定されています。左側の 5 つのスロットは、PCI-7 から PCI-11 に指定されています。

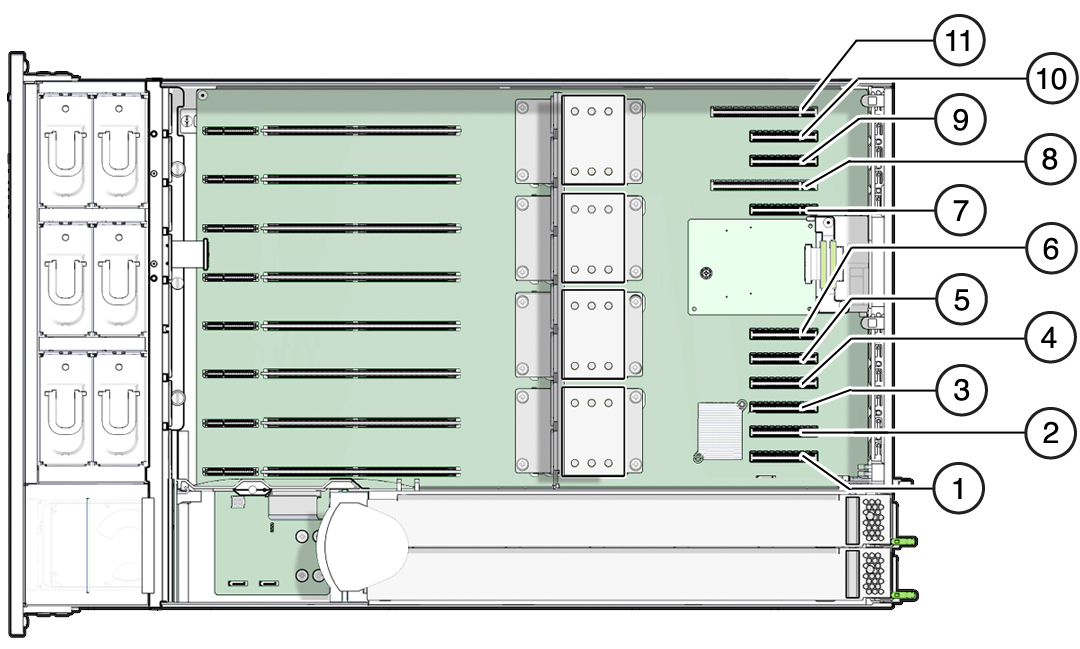

image:PCIe スロットの位置と指定を示す図。
吹き出し番号
説明
吹き出し番号
説明
1
PCIe 1
7
PCIe 7
2
PCIe 2
8
PCIe 8
3
PCIe 3
9
PCIe 9
4
PCIe 4
10
PCIe 10
5
PCIe 5
11
PCIe 11
6
PCIe 6

PCIe スロットの長さと機能

コントローラには 11 個のロープロファイル PCIe 2.0 カードスロットがあり、それらの長さと機能は次のとおりです。

  • スロット 1、2、3、4、5、6、7、9、10 は x8 コネクタ (x8 電気インタフェース)

  • スロット 8、11 は x16 コネクタ (x8 または x16 電気インタフェース)

PCIe カードスロットの装着順序

各ベースユニット ZS5-4 では、次の PCIe スロットに次の HBA が常に装着されています。

  • スロット 2: 内部 SAS-3 HBA

  • スロット 4: クラスタインタフェースカード

  • スロット 6: 4x4 SAS HBA

  • スロット 7: 4x4 SAS HBA

許容されるオプションのすべての ZS5-4 PCIe カードは次の優先順位および順序に従って、残りのカードスロットの場所に取り付けて固定する必要があります。

  1. 追加の 4x4 SAS HBA カードをスロット 9、スロット 3 の順に取り付けます。

  2. オプションのデュアルポート QDR InfiniBand (IB) カードをスロット 11、スロット 8、スロット 5、スロット 1、スロット 10、スロット 3、スロット 9 の順に取り付けます。

  3. オプションのデュアルポート 40GbE NIC カードをスロット 11、スロット 8、スロット 5、スロット 1、スロット 10、スロット 3、スロット 9 の順に取り付けます。

  4. オプションのデュアルポート 16Gb FC HBA カードをスロット 11、スロット 8、スロット 5、スロット 1、スロット 10、スロット 3、スロット 9 の順に取り付けます。

  5. オプションのデュアルポート 10GbE SFP+NIC カードをスロット 11、スロット 8、スロット 5、スロット 1、スロット 10、スロット 3、スロット 9 の順に取り付けます。

  6. オプションのデュアルポート 10GBase-T NIC カードをスロット 11、スロット 8、スロット 5、スロット 1、スロット 10、スロット 3、スロット 9 の順に取り付けます。
