ZS3-4 PCIe I/O カード
ZS3-4 PCIe オプション - この表では、ZS3-4 スタンドアロンおよびクラスタ構成での、PCIe 基本構成およびオプションのスロット割り当てについて説明します。
表 27 ZS3-4 コントローラの PCIe オプション
|
|
|
|
|
|
0
|
7047852
|
8 ポート SAS-2 内部 HBA
|
1
|
基本構成
|
|
1
|
7067091
|
4 ポート (4x4) SAS-2 外部 HBA
|
4
|
基本構成
|
|
2
|
7067091
|
4 ポート (4x4) SAS-2 外部 HBA
|
4
|
追加オプションのバックエンド
|
|
2
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
2
|
375-3696-01
|
2 ポート InfiniBand CX2 HCA
|
4
|
オプションの推奨フロントエンド
|
|
2
|
7070195
|
4 ポート 1Gb Ethernet 銅 UTP NIC
|
4
|
オプションの推奨フロントエンド
|
|
2
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
2
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
2
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
3
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
3
|
375-3696-01
|
2 ポート InfiniBand CX2 HCA
|
4
|
オプションの推奨フロントエンド
|
|
3
|
7070195
|
4 ポート 1Gb Ethernet 銅 UTP NIC
|
4
|
オプションの推奨フロントエンド
|
|
3
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
3
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
3
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
4
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
4
|
375-3696-01
|
2 ポート InfiniBand CX2 HCA
|
4
|
オプションの推奨フロントエンド
|
|
4
|
7070195
|
4 ポート 1Gb Ethernet 銅 UTP NIC
|
4
|
オプションの推奨フロントエンド
|
|
4
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
4
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
4
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
C
|
511-1496-05
|
クラスタコントローラ 200
|
1
|
クラスタの基本構成
|
|
5
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
5
|
375-3696-01
|
2 ポート InfiniBand CX2 HCA
|
4
|
オプションの推奨フロントエンド
|
|
5
|
7070195
|
4 ポート 1GbE UTP Ethernet
|
4
|
オプションの推奨フロントエンド
|
|
5
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
5
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
5
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
6
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
6
|
375-3696-01
|
2 ポート InfiniBand CX2 HCA
|
4
|
オプションの推奨フロントエンド
|
|
6
|
7070195
|
4 ポート 1Gb Ethernet 銅 UTP NIC
|
4
|
オプションの推奨フロントエンド
|
|
6
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
6
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
6
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
7
|
7067091
|
4 ポート (4x4) 外部 HBA
|
4
|
追加オプションのバックエンド
|
|
7
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
7
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの推奨フロントエンド
|
|
7
|
375-3696-01
|
2 ポート InfiniBand CX2 HCA
|
4
|
オプションの推奨フロントエンド
|
|
7
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
7
|
7070195
|
4 ポート 1Gb Ethernet 銅 UTP NIC
|
4
|
オプションの推奨フロントエンド
|
|
7
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
7
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
8
|
7067091
|
4 ポート (4x4) SAS-2 外部 HBA
|
4
|
基本構成
|
|
9
|
371-4325-02
|
2 ポート 8Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
9
|
7070006
|
2 ポート 10Gb Ethernet 銅 NIC
|
4
|
オプションの推奨フロントエンド
|
|
9
|
7070195
|
4 ポート 1Gb Ethernet 銅 UTP NIC
|
4
|
オプションの推奨フロントエンド
|
|
9
|
7051223
|
2 ポート 10Gb Ethernet オプティカル NIC
|
6
|
オプションの推奨フロントエンド
|
|
9
|
7023303
|
2 ポート 16Gb FC HBA
|
4
|
オプションの FC ターゲットまたはイニシエータ (バックアップ)
|
|
ZS3-4 NIC/HBA オプション - この表では、ZS3-4 スタンドアロンおよびクラスタ構成の NIC/HBA PCIe カードのオプションについて説明します。
表 28 ZS3-4 コントローラの NIC/HBA オプション
|
|
|
SG-SAS6-INT-Z
|
8 ポート 6Gb/s SAS-2 内部 HBA
|
|
SG-XPCIE2FC-QF8-Z
|
2 ポート 8Gb FC HBA
|
|
7103791
|
4 ポート (4x4) SAS-2 6Gb/s 外部 HBA
|
|
7101674
|
2 ポート 16Gb FC HBA
|
|
7100477
|
4 ポート 1Gb Ethernet 銅 UTP
|
|
7100488
|
2 ポート 10Gb Ethernet 銅 Base-T
|
|
X4242A
|
2 ポート InfiniBand CX2 HCA
|
|
X1109A-Z
|
2 ポート 10GbE SFP+ NIC
|
|
X2129A
|
トランシーバ 850NM、1/10GPS、短距離、SFP
|
|
X5562A-Z
|
トランシーバ 10GbE/1GbE、長距離、SFP
|
|
ZS3-4 PCIe スロット順序 - 追加の PCIe カードを基本構成に追加する場合は、特定の順序でカードを追加する必要があります。
注 -
スロット 0 には常に SAS-2 内部 HBA が装着されています。スロット 1 および 8 は 4x4 SAS-2 外部 HBA 用に予約されています。

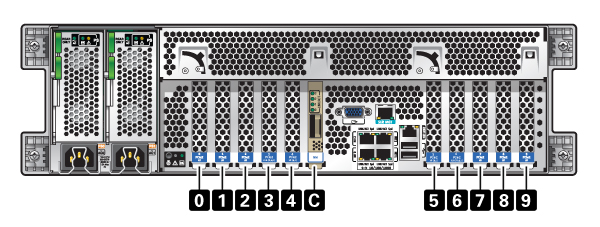

図 40 ZS3-4 コントローラの PCIe カードスロットの順序
次の順序でオプションの PCIe カードを取り付けます。
表 29 ZS3-4 コントローラのオプションの PCIe カードおよびスロットの順序
|
|
|
1. 4 ポート (4x4) SAS-2 外部 HBA
|
スロット 2、7
|
|
2. 8Gb FC HBA
|
スロット 9
|
|
|
追加の FC HBA は最後に取り付けます
|
|
3. InfiniBand HCA
|
スロット 3、6、4、5、2、7
|
|
4. 2 ポート 10Gb Ethernet NIC
|
スロット 3、6、4、5、2、7、9
|
|
|
注: 2 ポート 10Gb Ethernet オプティカル NIC と 2 ポート 10Gb Ethernet 銅 NIC を追加する場合、10Gb Ethernet オプティカル NIC がスロットで優先されます。
|
|
5. 4 ポート 1Gb Ethernet NIC
|
スロット 3、6、4、5、2、7、9
|
|
6. 16Gb FC HBA
|
スロット 3、6、4、5、2、7、9
|
|
7. 残りの 8Gb FC HBA
|
スロット 3、6、4、5、2、7 (スロット 9、手順 2 を参照)
|
|
