ZS7-2 の CPU

エアバッフルの下、ファンモジュールの後ろ、PCIe スロットの前の位置に、CPU ソケットが 2 個配置されています。コントローラの前面から見て、いちばん左のソケットが P0、右のソケットが P1 になります。

  • プロセッサの障害 LED がオフの場合、プロセッサは正しく動作しています。

  • プロセッサ障害 LED が点灯 (オレンジ色) している場合、プロセッサで障害が発生しているので、交換する必要があります。

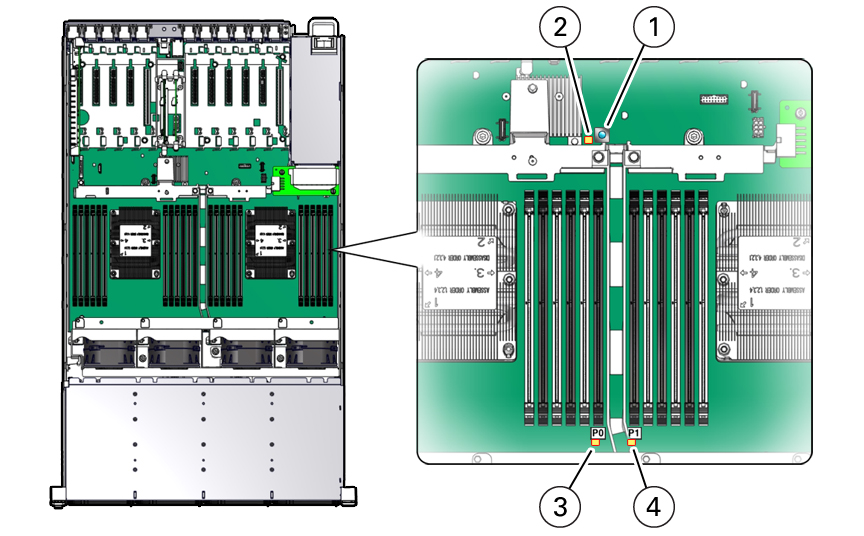

image:障害検知ボタンを押して障害のあるプロセッサを特定する方法を示す図。
吹き出し番号
説明
1
障害検知ボタン
2
障害検知 LED
3
プロセッサ 0 障害 LED
4
プロセッサ 1 障害 LED
