7120 の配電、ファンモジュール、およびディスクコンポーネント

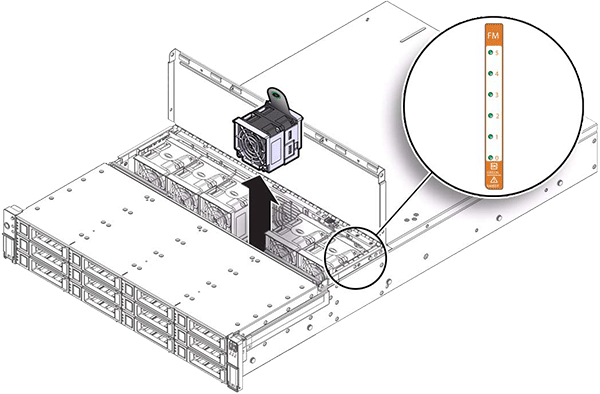

次の図に、ファンモジュールと LED を示します。

図 74  7120 コントローラのファンモジュールおよび LED

image:7120 コントローラのファンモジュールおよび LED を示す図

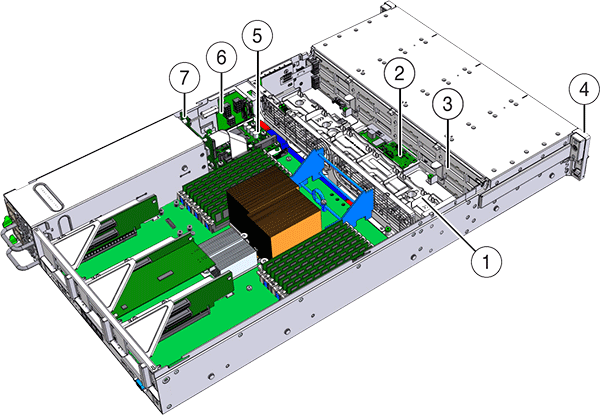

次の図と番号は配電と関連コンポーネントを示しています。

図 75  7120 コントローラの配電盤および関連コンポーネント

image:7120 コントローラの配電盤および関連コンポーネントを示す図

図の凡例
1 ファンボード
5 配電盤
2 SAS 拡張ボード
6 コネクタボード
3 ディスクバックプレーン
7 電源バックプレーン
4 フロントコントロールパネルのライトパイプ構成部品
