Configuration des périphériques de réseau virtuel dans un groupe IPMP dans un domaine Oracle Solaris 10

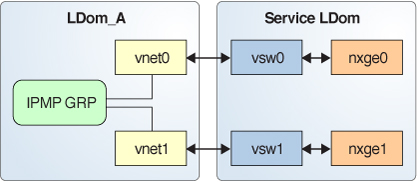

La Figure 12–9 illustre deux réseaux virtuels (vnet0 et vnet1) connectés à des instances de commutateur virtuel distinctes (vsw0 et vsw1) dans le domaine de service qui, à leur tour, utilisent deux interfaces physiques différentes. Les interfaces physiques sont nxge0 et nxge1 dans le domaine de service Oracle Solaris 10.

En cas de défaillance d'une liaison physique dans le domaine de service, le périphérique du commutateur virtuel qui est lié à ce périphérique physique détecte la défaillance. Ensuite, le périphérique du commutateur virtuel propage la panne au périphérique réseau virtuel correspondant lié à ce commutateur virtuel. Le périphérique réseau virtuel envoie une notification de cet événement de liaison à la couche IP dans l'invité LDom_A, ce qui aboutit à un basculement sur l'autre périphérique réseau virtuel dans le groupe IPMP.

Figure 12-9  Deux réseaux virtuels connectés à des instances de commutateur virtuel distinctes (Oracle Solaris 10)

La Figure 12–10 montre qu'il est possible d'obtenir une meilleure fiabilité dans le domaine logique en connectant chaque périphérique réseau virtuel (vnet0 et vnet1) à des instances de commutateur virtuel dans des domaines de service différents. Dans ce cas, en plus de la panne du réseau physique, LDom_A peut détecter une panne du réseau virtuel et déclencher un basculement suite à une panne ou un arrêt du domaine de service.

Figure 12-10  Connexion de chaque périphérique réseau virtuel à des domaines de service différents (Oracle Solaris 10)

Pour plus d'informations, reportez-vous au manuel Oracle Solaris Administration: IP Services .
