Périphérique réseau virtuel

Un périphérique réseau virtuel est un périphérique virtuel qui est défini dans un domaine connecté à un commutateur virtuel. Un périphérique réseau virtuel est géré par le pilote de réseau virtuel et il est connecté à un réseau virtuel par l'hyperviseur à l'aide des canaux de domaines logiques (LDC).

Un périphérique réseau virtuel peut être utilisé en tant qu'interface réseau avec le nom vnetn, laquelle peut être utilisée comme n'importe quelle interface réseau classique et configurée avec la commande ifconfig d'Oracle Solaris 10 ou la commande ipadm d'Oracle Solaris 11.

Vous pouvez ajouter un périphérique réseau virtuel à un domaine, définir des options pour un périphérique réseau virtuel existant et supprimer un périphérique réseau virtuel à l'aide des commandes ldm add-vnet, ldm set-vnet et ldm rm-vnet, respectivement. Reportez-vous à la page de manuel ldm(1M).

Reportez-vous aux informations concernant la gestion de réseau Oracle VM Server for SPARC pour Oracle Solaris 10 et Oracle Solaris 11, respectivement à la Figure 12–2 and Figure 12–1.

Canaux LDC inter-Vnet

Par défaut, Logical Domains Manager assigne les canaux LDC de la manière suivante :

• Un canal LDC entre les périphériques réseau virtuel et le périphérique de commutateur réseau virtuel.

• Un canal LDC entre chaque paire de périphériques réseau virtuel connectés au même périphérique de commutateur virtuel (inter-vnet).

Les canaux LDC inter-vnet sont configurés de sorte à ce que les périphériques réseau virtuel puissent communiquer directement afin d'obtenir de bonnes performances de communication d'invité à invité. Cependant, lorsque le nombre de périphériques réseau virtuel dans un périphérique de commutateur virtuel augmente, le nombre de canaux LDC requis pour les communications inter-vnet augmente de manière quadratique.

Vous pouvez choisir d'activer ou de désactiver l'allocation de canal LDC inter-vnet pour tous les périphériques réseau virtuels connectés à un périphérique de commutateur virtuel donné. En désactivant cette allocation, vous pouvez réduire l'utilisation de canaux LDC, qui sont limités en nombre.

La désactivation de cette allocation peut s'avérer utile dans les cas suivants :

• Lorsque les performances de communication entre invités n'est pas de prime importance

• Lorsqu'un grand nombre de périphériques réseau virtuel sont requis dans un périphérique de commutateur virtuel

Si vous n'affectez pas de canaux inter-vnet, davantage de canaux LDC sont disponibles et peuvent être utilisés pour ajouter davantage de périphériques d'E/S virtuelles à un domaine invité.

Vous pouvez utiliser les commandes ldm add-vsw et ldm set-vsw pour spécifier une valeur on ou off pour la propriété inter-vnet-link.

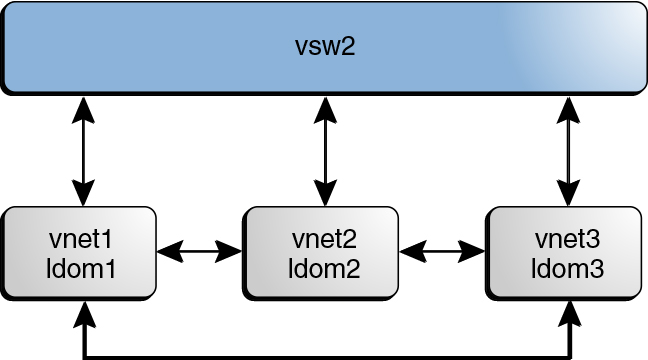

La figure suivante présente un commutateur virtuel typique contenant trois périphériques réseau virtuel. La propriété inter-vnet-link est définie sur on, ce qui signifie que les canaux LDC inter-vnet sont alloués. Les communications invité à invité entre vnet1 et vnet2 sont effectuées directement sans passer par le commutateur virtuel.

Figure 12-3  Configuration du commutateur virtuel utilisant les canaux inter-vnet

La figure suivante présente la même configuration de commutateur virtuel avec la propriété inter-vnet-link définie sur off. Les canaux LDC inter-Vnet ne sont pas alloués. Un nombre inférieur de canaux LDC est utilisé que lorsque la propriété inter-vnet-link est définie sur on. Dans cette configuration, les communications invité à invité entre vnet1 et vnet2 doivent passer par vsw1.

Figure 12-4  Configuration de commutateur virtuel n'utilisant pas les canaux inter-vnet
