Ethernet ポートの許可される VLAN 範囲の設定

デフォルトでは、許可される VLAN 範囲は 1 - 4095 です。ただし、指定された範囲内の VLAN タグが付いたパケットのみをポートで送受信できるように、ポートに独自の VLAN 範囲を設定できます。指定された範囲外の VLAN タグが付いたトラフィックは、ポートの送受信時にブロックされます。

1. ナビゲーションパネルから、「管理対象デバイス」->「Fabric Interconnect」の順に選択し、編集する Fabric Interconnect を選択します。

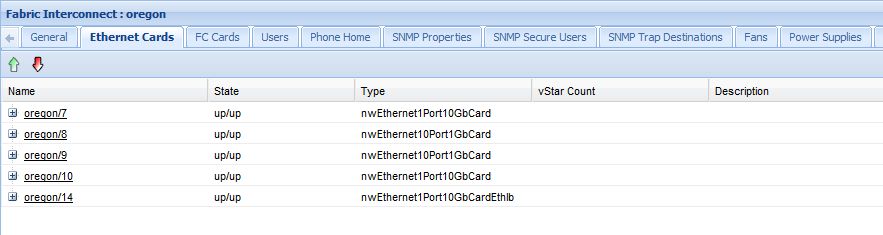

2. 「Ethernet カード」タブをクリックします。

3. VLAN 範囲を設定するカードを展開します。
4. (カードの下でインデントされた) ポートをクリックして、詳細フレームにポートのプロパティーを表示します。
5. 「VLAN 範囲」タブをクリックします。

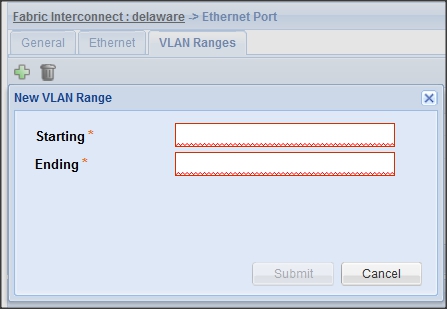

6. 「追加」をクリックします。

7. 「開始しています」フィールドに、使用可能にする最初の VLAN ID を入力します。
8. 「終了」フィールドに、使用可能にする最後の VLAN ID を入力します。
9. 「送信」をクリックします。
