FC カードの編集
Fabric Interconnect が検出されると、Fabric Interconnect のモジュールのインベントリが作成されます。FC カードのモジュール情報は、Fabric Interconnect の詳細フレームの「FC カード」タブを通じて表示されます。
- ナビゲーションパネルから、「管理対象デバイス」->「Fabric Interconnect」の順に選択し、編集する Fabric Interconnect を選択します。
-

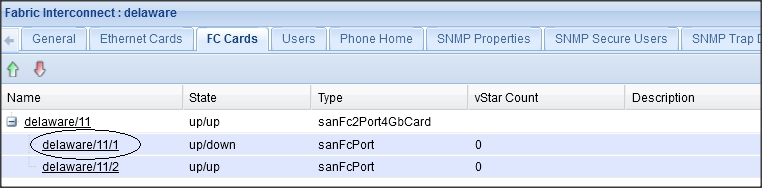

「FC カード」タブをクリックして、編集する FC カードのポートを選択します。
一覧表示されている各 FC カードはポートレベルまで展開できます。ポートレベルでは、一般プロパティーおよびポートの FC プロパティーなどの機能を使用できます。
「vStar の数」は、FC カード上の各ポートに構成された仮想リソースの合計数です。
-
「編集」をクリックします。
-

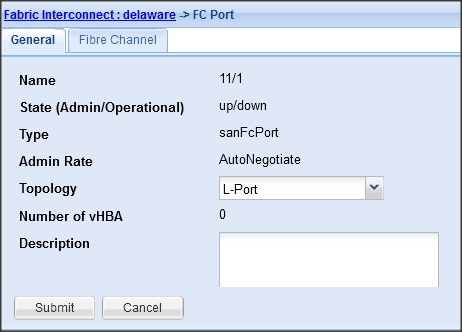

FC ポートのトポロジを変更してから、「送信」をクリックします。
フィールド説明名前Fabric Interconnect 内の各 FC カードの名前が表示されます。モジュールに vHBA をサポートする終端ポートが含まれている場合、モジュールを展開および縮小して、構成された FC ポートを表示できます。各 I/O カードの名前は、「Fabric Interconnect/スロット/vHBA ポート」の形式で指定され、名前 texas/1/1 は「Texas」という名前の Fabric Interconnect のスロット 1 の FC カード上にある FC ポート 1 を表します。状態 (管理/操作)FC カードの現在の状態が表示されます。状態は、管理状態/動作状態として表示されます。up/up 状態の FC カードは正常に動作しています。タイプFabric Interconnect に取り付けられている FC ポートのタイプが表示されます。管理速度外部 FC ファブリックへの通信速度が表示されます。これは通常は 10G ビット/秒以下であるか、サポートされている最大値に自動ネゴシエーションされます。トポロジポートのトポロジを選択します。
-
F-Port - ファブリックポート。このスイッチポートは N-Port に接続されます。
-
L-Port - ループポート。この FC_Port には、調停ループトポロジに関連付けられた調停ループ機能が備わっています。
-
N-Port - ノードポート。通常、この HBA ポートはスイッチの F_Port または別の N_Port に接続します。
VHBA の数接続されている vHBA の数が表示されます。説明FC カード上のポートの説明が表示されます。 -
