I/O テンプレートへの vNIC の追加
-
このボタンをクリックして、vNIC のインスタンスを I/O テンプレートに追加します。
この手順では vNIC を 1 つ追加しますが、必要な数の vNIC を I/O テンプレートに追加できます。
-

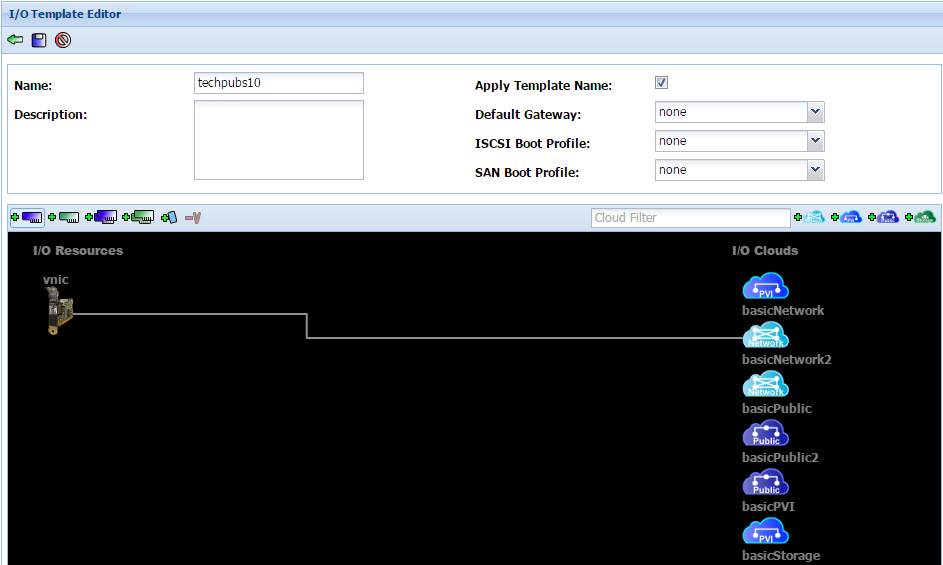

vNIC を I/O テンプレートエディタのワークスペースに追加したら、接続をクリックして vNIC から適切なネットワーククラウドまでドラッグします。
この手順では、デフォルトのパラメータで vNIC を作成し、それをネットワーククラウド上で終端させます。vNIC パラメータを編集する必要があります。
注 - この手順では、ホストサーバーへの仮想 I/O 接続は行いません。vNIC を作成して、ネットワーククラウド内のポート上で終端させるだけです。I/O テンプレートが保存され、サーバーに接続されるまで、vNIC はホストサーバーにプッシュされません。
-

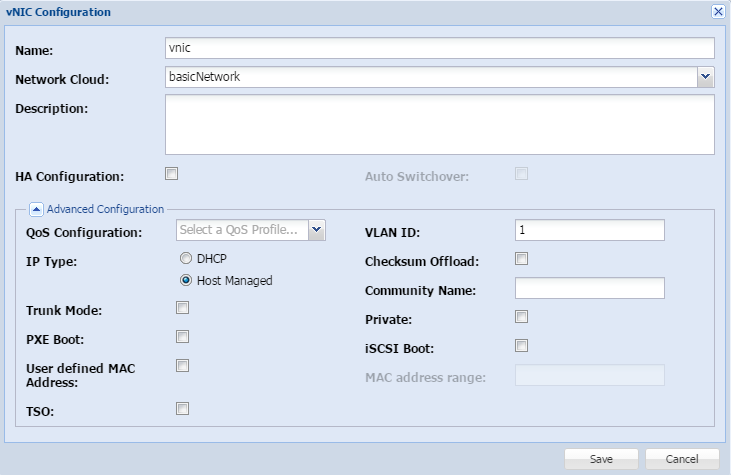

vNIC がネットワーククラウドに接続されたら、vNIC アイコンをダブルクリックして、「vNIC 構成」ダイアログを表示します。
-
vNIC のプロパティーを設定または変更します。
フィールド説明名前名前を入力します。ネットワーククラウドネットワーククラウドメニューを使用して、vNIC の終端を別のクラウドに変更します。これは、表示される内容を変更する場合のみ実行してください。接続をクリックして vNIC アイコンからクラウドアイコンまでドラッグすると、すでに vNIC をネットワーククラウドに接続しているため、このフィールドには値が入力されているはずです。説明(オプション) 説明を入力します。HA 構成vNIC を HA vNIC ペアの一方にする場合は選択します。HA vNIC 用の I/O テンプレートの構成については、I/O テンプレートへの HA vNIC の追加を参照してください。自動スイッチオーバーvNIC を HA vNIC ペアの一方にする場合、およびプライマリがオンラインに戻ったときにトラフィックがセカンダリ vNIC からプライマリ vNIC に戻るようにする場合は選択します。
-
「拡張構成」をクリックします。
この表では、拡張 vNIC 機能について説明します。特定タイプの vNIC にフィールドが適用されない場合は、そのフィールドがインタフェースでグレー表示されます。
フィールド説明QoS 構成vNIC に必要なネットワーク QoS プロファイルを選択します。IP タイプvNIC の IP アドレスがホストサーバーで割り当てられるのか、DHCP で割り当てられるのかを選択します。トランクモードvNIC をトランクモードで動作させるには選択します。「トランクモード」のチェックマークを外すと、vNIC がアクセスモードで動作します。PXE ブートvNIC がホストされているサーバーのブート情報を含む PXE ブートサーバーから、vNIC がサーバーをブートする場合は選択します。ユーザー定義 MAC アドレスファブリックデバイスの MAC アドレスプールからポートの MAC アドレスを解放して、vNIC をサポートするポートに特定の MAC アドレスを指定できるようにするには選択します。TSOvNIC で TCP セグメンテーションオフロードがサポートされるようにする場合は選択します。VLAN IDvNIC を VLAN に参加させる必要がある場合、「VLAN ID」フィールドに VLAN 番号を入力します。チェックサムオフロードコミュニティー名vNIC を特定のコミュニティータイプの一部にする必要がある場合は、このフィールドにコミュニティー名を入力します。プライベートvNIC へのアクセスをプライベート vNIC (非パブリック vNIC) に制限する必要がある場合は選択します。iSCSI ブートvNIC をホストするサーバーのブート情報を含む iSCSI ターゲットから vNIC サーバーをブートするようにする場合は選択します。MAC アドレス範囲vNIC をサポートするポートの MAC アドレス範囲を入力します。 - 「保存」をクリックします。
