次の図は、Oracle Solaris 11 OS を実行するゲストドメインが Oracle Solaris 10 サービスドメインと完全な互換性があることを示しています。唯一の違いは、Oracle Solaris 11 OS で追加または拡張された機能です。

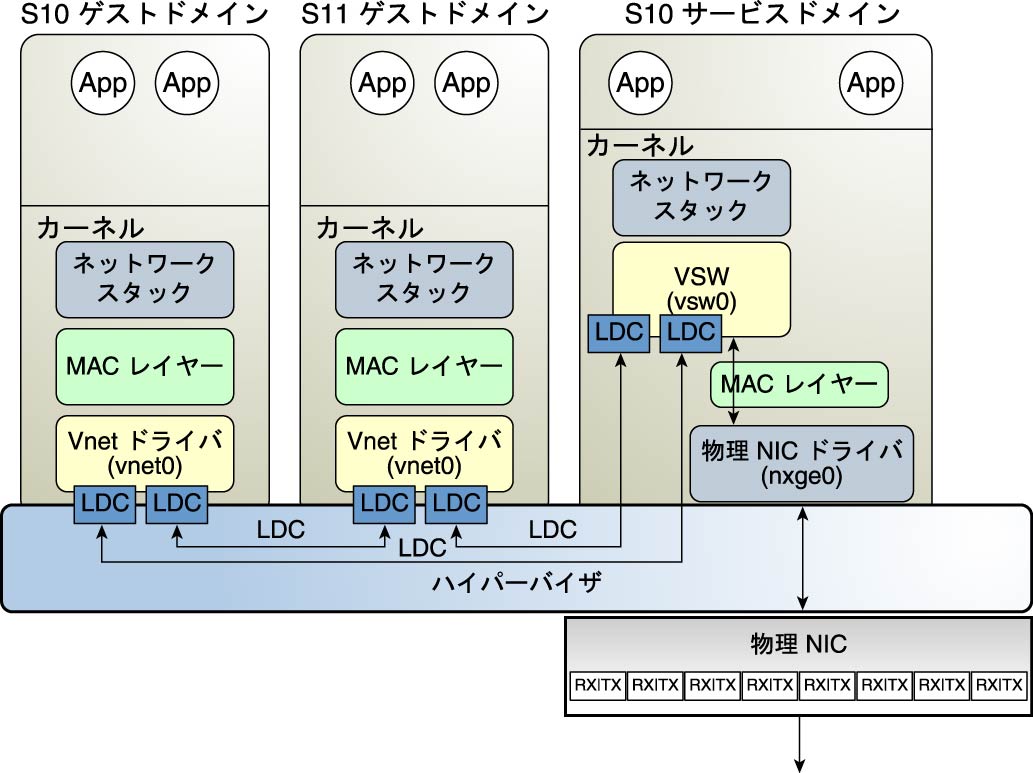

図 11-1 Oracle Solaris 10 OS の Oracle VM Server for SPARC ネットワークの概要
前の図は、Oracle Solaris 10 OS のみに適用される nxge0、vsw0、vnet0 などのインタフェース名を示しています。また、次の点にも注意してください。
サービスドメインの仮想スイッチはゲストドメインに接続され、ゲストドメインが互いに通信できます。
仮想スイッチは物理ネットワークインタフェース nxge0 にも接続され、ゲストドメインが物理ネットワークと通信できます。
仮想スイッチネットワークインタフェース vsw0 がサービスドメイン内で作成され、2 つのゲストドメインはサービスドメインと通信できます。
サービスドメイン内の仮想スイッチネットワークインタフェース vsw0 は、Oracle Solaris 10 ifconfig コマンドを使用して構成できます。
Oracle Solaris 10 ゲストドメイン内の仮想ネットワークデバイス vnet0 は、ifconfig コマンドを使用してネットワークインタフェースとして構成できます。
Oracle Solaris 11 ゲストドメイン内の仮想ネットワークデバイス vnet0 は、net0 などの汎用リンク名で表示されることがあります。ipadm コマンドを使ってネットワークインタフェースとして構成できます。
仮想スイッチは、通常の物理ネットワークスイッチと同様に機能し、接続されているゲストドメイン、サービスドメイン、物理ネットワークなど異なるシステム間のネットワークパケットをスイッチングします。vsw ドライバは、仮想スイッチをネットワークインタフェースとして構成することができるネットワークデバイス機能を備えています。
