クラスタ化における InfiniBand の考慮点


注 -  ZS9-2 コントローラでは InfiniBand はサポートされていません。

Ethernet デバイス上に組み込まれたネットワークと同様に、アプライアンスの内部および外部でのネットワーク障害から保護するには、InfiniBand ネットワークを冗長ファブリックトポロジの一部にする必要があります。ネットワークトポロジには、HCA、スイッチ、およびサブネットマネージャーの広範囲な冗長計画とともに、リンクレベルでのネットワーク障害から保護する IPMP を追加するようにしてください。

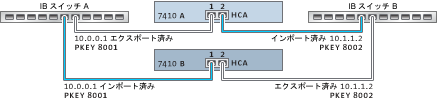

適切なクラスタ構成を確保するには、各コントローラに同一スロットの同一 HCA を装着する必要があります。さらに、対応する各 HCA ポートを、同一メンバーシップ権限を持つサブネットマネージャー上の同じパーティション (pkey) に構成し、同じネットワークに接続する必要があります。複雑さを減らして適切な冗長性を確保するには、各ポートが InfiniBand サブネットワーク内の 1 つのパーティションにのみ属することをお勧めします。ネットワークインタフェースに静的な IP 構成が含まれる場合は、シングルトンリソースとプライベートリソースのどちらかとして構成できます。シングルトンリソースとして構成された場合、インタフェースの構築に使用されるすべての InfiniBand パーティションデータリンクおよびデバイスは、いつでも 1 つのコントローラでのみアクティブにできます。この例を次の図に示します。

図 6  クラスタ化における InfiniBand の考慮点

image:クラスタ化における InfiniBand の考慮点

対応するポートのパーティションメンバーシップに対する変更は、同時に発生する必要があります。公認の Oracle 再販業者またはサービス担当者は、これらの要件を満たすハードウェアアップグレードの計画を支援できます。

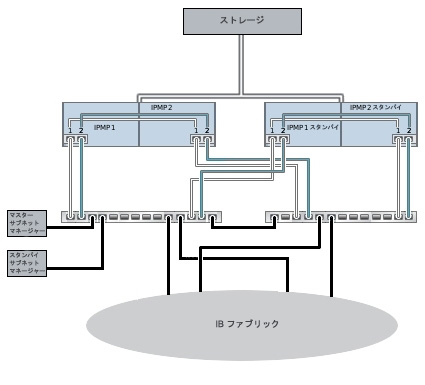

次の図は、サブネットマネージャー冗長性のためのクラスタ構成を示しています。2 つのデュアルポート HCA をサーバースイッチの冗長ペアに接続すると、冗長性が高くなります。

図 7  サブネットマネージャー冗長性のためのクラスタ構成

image:サブネットマネージャー冗長性のためのクラスタ構成
